Трансформатор для прогрева бетона и грунта
Трансформатор для прогрева бетона и грунта ТСЗП-63/0,38УЗ (сухой) (г.Барнаул).

Трансформатор ТСЗП – 63/0,38 УХЛ 2 – трехфазный силовой, с естественным воздушным охлаждением, защищенного исполнения для термообработки бетона и мерзлого грунта.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
1. Напряжение сети, V-3ф\380
2. Частота, Гц-50
3. Номинальная мощность, кВа-63
4. Ток холостого хода (по В.Н.) – 3:3,5А
5. Номинальный ток первой обмотки (на стороне В.Н.) при номинальной мощности 63 кВа, 96А
6. Ступени выходного напряжения (на стороне Н.Н.), V-45,55,68,80,95,120
7. Максимально допустимый ток второй обмотки (сторона Н.Н.) А
8. Диапазон t окружающего воздуха окружающей среды
9. Относительная влажность воздуха при + 20 не более – 90%
10. Запрещается работа трансформатора во взрывоопасной (пары взрывоопасная пыль) и химически агрессивной среде
11. Режим работы длительный (ПН-100%)
12. Габариты (длина-Ширина-высота, см) 100х56х83
13. Вес 350 кг.

Срок изготовления  10  раб. дней с момента оплаты.

Цена  75 000 руб.
___________________________________________________________________________________________________________

Трансформатор для прогрева бетона и грунта ТСЗП-80 (сухой) (г.Барнаул).

Технические данные трансформатора для прогрева бетона и грунта ТСЗП-80 2.1.

Трансформатор изготавливается на питание от трёхфазной сети напряжением 380 В частотой 50 Гц.2.2.
Номинальная мощность, КВА ……………………………… 802.3.
Схемы соединений ………………………………………… У/У2.4. Т
ок холостого хода, А ………………………………………  5÷72.5.
Выходные напряжения, В ……………… 45, 55, 65, 80, 95,1102.6.
Допустимые фазные токи, А:
при напряжениях, В 45(80), 55(95), 65(110)…………. 600, 480, 4002.7.
Режим работы …………………………………….. длительный2.8.
Степень защиты …………………………………………… IP222.9.
Габаритные размеры, мм ………………………. 1000х600х8002.10.
Масса, не более, кг ……………………………………….. 4402.2

Контроль наличия напряжения на вводе 380 В, в цепи 380 В питания трансформатора и в цепях управления осуществляется сигнальными лампами.
Контроль тока нагрузки электропрогрева по фазам на стороне НН трансформатора осуществляется амперметром.

Требования мер безопасности

Трансформатор относится к электроустановкам напряжением до 1000В. При обслуживании трансформатора необходимо обязательное соблюдение «Правил технической эксплуатации электроустановок и правил техники безопасности при эксплуатации потребителем»(ПТЭ и ПТБ), требований раздела II СНИП III-4-80 Техника безопасности в строительстве, а также выполнять требования паспорта.

До подключения к источнику питания трансформатор должен быть заземлен.

ЗАПРЕЩАЕТСЯ:
      - работа трансформатора без кожуха;
      - перемещать трансформатор, не отключив его от сети;
      - разбирать и проводить ремонт включенного в сеть трансформатора.

Обслуживающий персонал должен:
      - иметь специальную подготовку, обеспечивающую правильную и безопасную эксплуатацию электроустановки;
      - знать правила оказания первой помощи пострадавшему от действия электрического тока и уметь практически оказать первую помощь;
      - уметь организовать на месте безопасное производство работ и вести надзор за работающими.

Срок изготовления  10  раб. дней с момента оплаты.

Цена 85 000 руб.

__________________________________________________________________________________________________

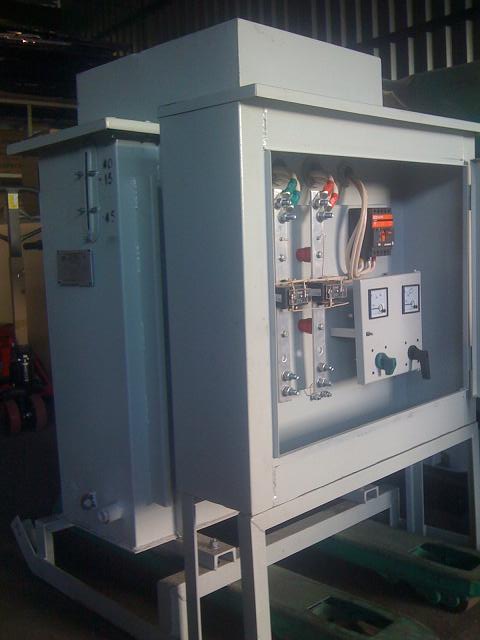

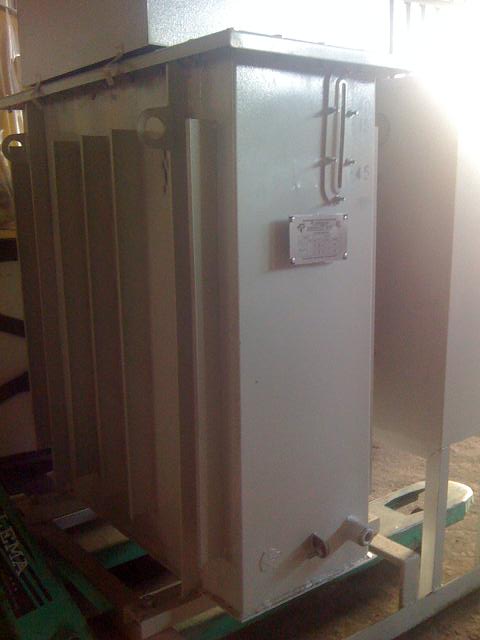

Подстанция трансформаторная: КТПТО 80-У1 мощностью 80 кВА., наружной установки предназначены для электропрогрева и других способов электротермообработки бетона и мерзлого грунта.  Термообработка бетона ускоряет процесс его твердения. Среднее напряжение  используется для электропрогрева бетона.
Условия эксплуатации: верхнее рабочее и эффективное значение температуры окружающего воздуха составляет соответственно плюс 10 °С, нижнее рабочее значение температуры окружающего воздуха составляет минус 40°С, эпизодически - до минус 45 °С.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

Основные параметры и размеры

Номинальная мощность силового трансформатора, кВа.                             80
Номинальное напряжение на стороне ВН, В                                              380
Ступени напряжения на холостом ходу на стороне НН, В - У/У-0.              85,103,121
Ступени напряжения на холостом ходу на стороне НН, В - У/Δ-11.            49,60,70
Ток на стороне НН при напряжении 85,103,121.В, (У/У-0), А.                    382
Ток на стороне НН при напряжении 49,60,70. В, (У/Δ-11),  А.                    660
Ток на стороне ВН при напряжении 380 В. А.                                            121,5
Габаритные размеры.
Длинна, мм.                                                                                              1215
Ширина, мм.                                                                                             900
Высота, мм.                                                                                              1370
Объем масла, кг.                                                                                      230
Масса, кг. не более.                                                                                 585

В комплект поставки КТПТО-80 входит:
  • Паспорт на трансформатор (ТМТО-80) - 1шт.
  • Инструкция по эксплуатации (КТПТО-80)  – 1шт.
  • Методика прогрева бетона – 1шт.
  • Сертификат соответствия – 1шт.
Цена 135 000 руб.
